Tugas Pendahuluan 2 (Modul 4)




1. Kondisi [Kembali]

Percobaan 1 Kondisi 4
Buatlah rangkaian seperti gambar percobaan 1 dengan menggunakan D flip flop.

2. Alat dan Bahan [Kembali]

  • SW-SPDT
  • 7-Segment Common Anoda
  • IC 7447
  • VCC
  • Ground

3. Gambar Rangkaian Simulasi [Kembali]



4. Video Simulasi [Kembali]

5. Prinsip Kerja Rangkaian [Kembali]

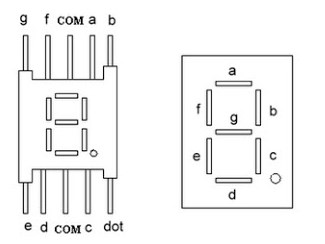

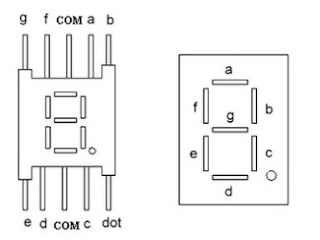

Rangkaian percobaan ini merupakan rangkaian Decoder BCD Seven Segment. Prinsip kerjanya adalah Seven segment merupakan bagian-bagian yang digunakan pada display untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-g.
Seven segment bekerja berdasarkan driver (biasanya IC) yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Huruf yang dilihatkan dalam gambar di atas ditetapkan untuk menandai ke-tujuh bagian tersebut.

Pada rangkaian ini kami menggunakan 7-segment common anode. Untuk tipe common anode, kaki anode dari kumpulan led akan di jadikan satu dan dihubungkan dengan vcc sehingga diperlukan tengah negatif untuk menyalakannya.

IC 7447 disini bekerja sebagai driver yang mengatur 7-segment display. Pada IC, terdapat pin A, B, C, dan D yang dapat diatur sesuai dengan inputan nilai biner 4-bit yang ingin diberikan. SW1 merupakan LSB sedangkan SW4 adalah MSB. Kaki RBI berfungsi sebagai masukan kontrol Ripple Blanking Input. Kaki  LT berfungsi sebagai masukan kontrol Lamp Test. Kaki BI/RBO berfungsi sebagai masukan kontrol Blanking Input atau Ripple Blanking Output.
