Pengukur Tekanan Pesawat
TUJUAN
a. Mampu memahami tentang sensor ultrasonik dan aplikasi yang lebih kompleks
b. Mampu menggunakan proteus dan mengaplikasikannya.
c. Mampu memahami rangkaian.
ALAT DAN BAHAN
1. Sensor MPXA6115A6U
Sensor tekanan adalah sensor untuk mengukur tekanan suatu zat. Sensor MPXA6115A6U mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyak output tinggi dan kompensasi suhu
Sensor tekanan adalah sensor untuk mengukur tekanan suatu zat. Sensor MPXA6115A6U mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyak output tinggi dan kompensasi suhu2. Resistor 220 V
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika.
3. LED Green
Sebagai indikator
4. DC Voltmeter
Voltmeter adalah alat/perkakas untuk mengukur besar tegangan listrik dalam suatu rangkaian listrik. Voltmeter disusun secara paralel terhadap letak komponen yang diukur dalam rangkaian. Alat ini terdiri dari tiga buah lempengan tembaga yang terpasang pada sebuah bakelite yang dirangkai dalam sebuah tabung kaca atau plastik. Lempengan luar berperan sebagai anode sedangkan yang di tengah sebagai katode.
DASAR TEORI
Sensor tekanan adalah sensor untuk mengukur tekanan suatu zat.Satuan tekanan sering digunakan untuk mengukur kekuatan dari suatu cairan atau gas. Satuan tekanan dapat dihubungkan dengan satuan volume (isi) dan suhu. Semakin tinggi tekanan di dalam suatu tempat dengan isi yang sama, maka suhu akan semakin tinggi. Hal ini dapat digunakan untuk menjelaskan mengapa suhu di pegunungan lebih rendah dari pada di dataran rendah, karena di dataran rendah tekanan lebih tinggi.
Sensor seri MPXxx6115A mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyal output tinggi dan kompensasi suhu. Bentuk kecil faktor dan keandalan tinggi dari integrasi chip membuat tekanan ada pilihan yang logis dan ekonomis untuk perancang sistem.
PERCOBAAN
1. Siapkan komponen-komponen seperti yang ada diatas
2. Rangkailah komponen-komponen tersebut seperti yang ada di gambar
3. Rangkiaan siap untuk disimulasikan
RANGKAIAN PERCOBAAN

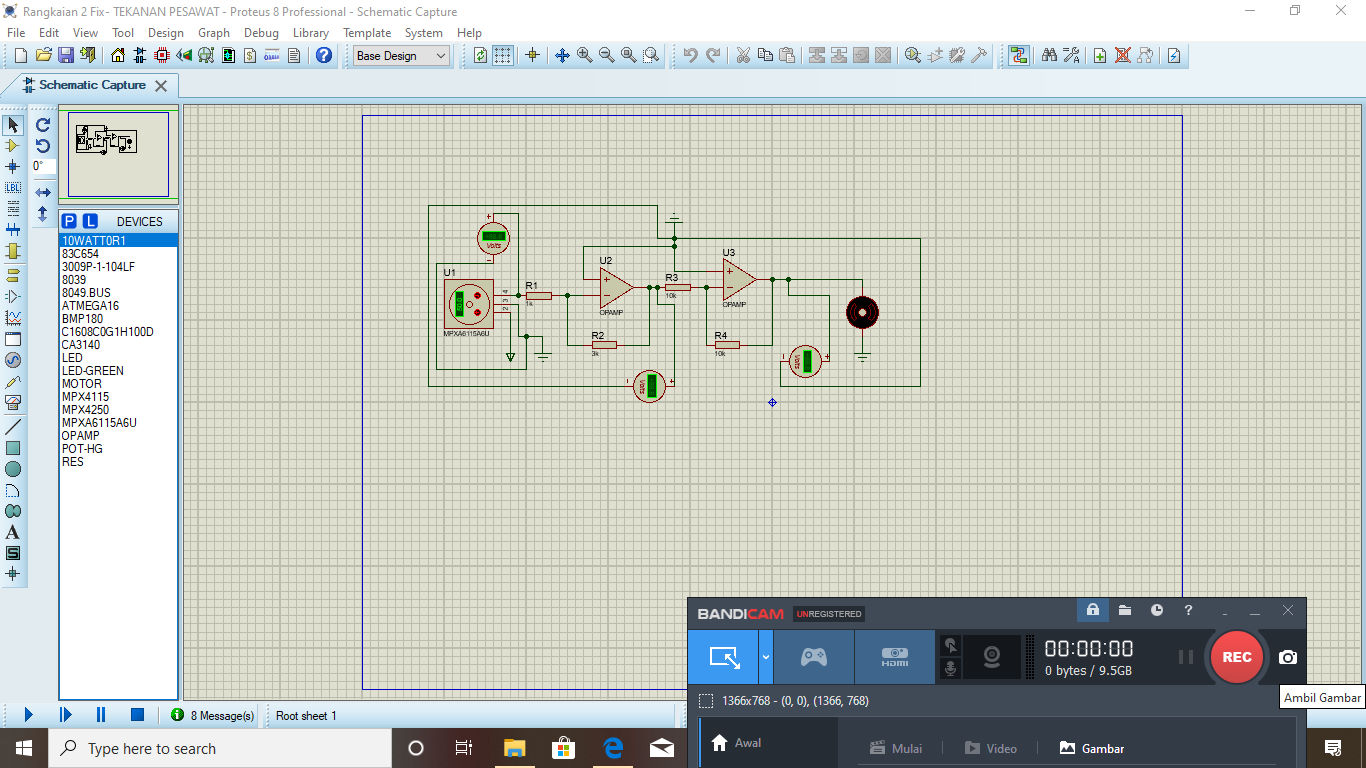

1. Gambar Rangkaian
2. Prinsip Kerja
Pada rangkaian sederhana sensor tekanan ini, saya menggunakan sensor MPXA6115A6U sebagai sensor tekanannya, dimana terdapat 3 kaki-kaki. Kaki no 2 dihubungkan ke sumber dengan besar 5 V. Lalu kaki no 3 di ground kan. Kaki no 4 dihubungkan ke resistor sebesar 220 dan dihubungkan ke LED Green yang berfungsi sebagai bentuk keluaran (output). Pada rangkaian, dihitung besar tegangan. Semakin besar penguatan pada sensor tekanan maka semakin besar pula tegangan yang terhitung.
