Soal 8.2

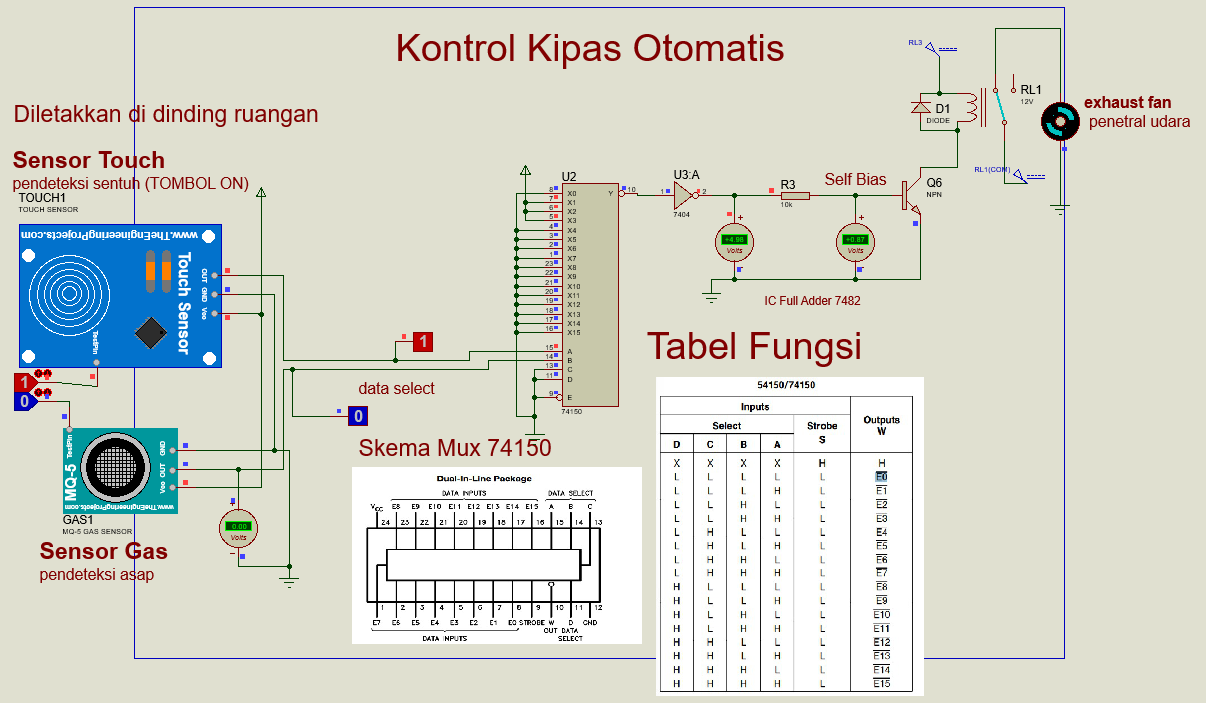

Soal 8.2: Buatlah simulasi rangkaian Multiplexer 74150.

Tujuan:

  • Mengetahui apa itu Multiplexer
  • Mengetahui Prinsip kerja dari Multiplexer dan simulasi proteusnya


a. Multiplexer 74150



Multiplexer data ini berisi decoding on-chip penuh untuk memilih sumber data yang diinginkan. DM74150 memilih satu dari enam belas sumber data. DM74150 memiliki input strobo yang harus berada pada level logika rendah untuk mengaktifkan perangkat ini. Level tegangann tinggi pada strobo memaksa output W tinggi dan output Y rendah DM74150 hanya memiliki output terbalik (W).

b. Logic Probe



Logic probe digunakan sebagai ouput dari sebuah sistem/ operasi yang melibatkan signal digital, untuk output dari logic probe ini yaitu 0 dan 1

c. Logic State

Logic state adalah pemberi nilai input. Logicstate menggunakan bilangan biner 0 atau 1 bisa juga disebut true atau false.

Multiplexer, Mux atau Mpx adalah rangkaian logika kombinasional yang dirancang khusus untuk mengalihkan salah satu dari beberapa jalur INPUT (masukan) ke satu jalur OUTPUT (keluaran). Jalur Input yang terpilih menentukan input mana yang akan terhubung ke output. Multiplexer yang juga sering disingkat menjadi MUX atau MPX ini pada dasarnya berupa rangkaian digital yang dibuat dari gerbang logika berkecepatan tinggi yang digunakan untuk beralih data digital atau biner atau dapat berupa tipe analog yang menggunakan komponen transistor, MOSFET atau relay untuk mengalihkan salah satu input ke output.

Rangkaian Logika Kombinasional yang dalam bahasa Indonesia sering ditulis dengan Multiplekser ini biasanya dikemas dalam sebuah perangkat komponen elektronika yang disebut dengan IC Multiplexer seperti IC jenis seri 7400 (74157, 74158, 74153 dan lain-lainnya).  Multiplexer juga sering disebut juga sebagai Perangkat Pemilih Data (Data Selector).

Meskipun merupakan perangkat solid state yang terbuat dari semikonduktor, Multiplexer beroperasi seperti sebuah sakelar rotary (Rotary Switch) yang berhubungan secara seri dengan sebuah sakelar SPST (Single-Pole, Single-Throw) seperti pada gambar yang ditunjukan dibawah ini.

 mk

Rangkaian digital ini memiliki kecepatan sangat tinggi dalam meneruskan perintah yang sudah diseleksi dengan beberapa logika untuk dipindahkan ke satu jalur. Perintah berupa sinyal digital atau biner diubah menjadi sinyal analog menggunakan transistor untuk kemudian diteruskan ke proses selanjutnya.

Klasifikasi Multiplexer

  • 16-1 Multiplexer (4 Baris)
  • 8-1 Multiplexer (3 Baris)
  • 4-1 Multiplexer (2 Baris)
  • 2-1 Multiplexer (1 Baris)

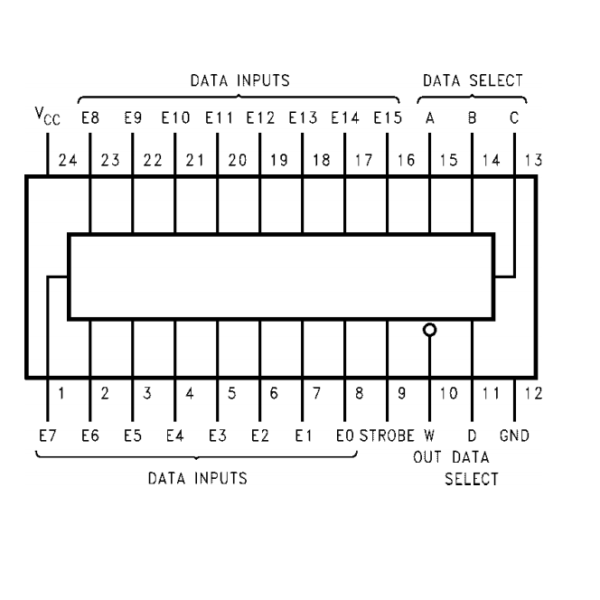

IC 74150 merupakan IC multiplekser yang memiliki satu buah data selektor dengan 16 saluran masukan (D0 – D15) dan memiliki satu saluran keluaran (W).




1.  Jika pin Strobe (Enable) diberi logika HIGH, maka apapun masukan dan apapun keadaan pin data select, keluaran akan selalu berlogika LOW.

2.  Jika pin Strobe (Enable) diberi logika LOW dan pin data select juga diberi logika LOW, maka akan ada salah satu masukan yang di salurkan ke keluaran.

3.  Logika keluaran pada pin Y adalah kebalikan dari logika masukan.
