3.12 PSPICE WINDOWS


1. TUJUAN[KEMBALI]

  • Mengetahui dan memahami PSPICE WINDOWS

  • Menambah keterampilan

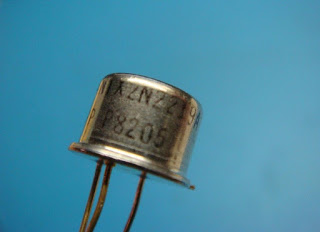

  1. NPN

(Bipolar Transistor Primitive)

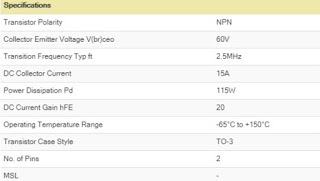

Spesifikasi dari NPN:

Konfigurasi dari NPN:


  1. Resistor

Spesifikasi resistor:



Konfigurasi resistor:

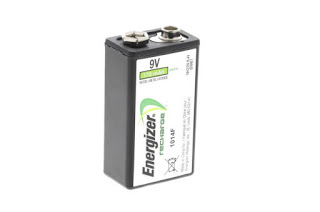

  1. Battery

Spesifikasi battery:

  • Klasifikasi: Alkaline:

  • Sistem Kimia: Zinc-Manganese Dioxide (Zn / MnO2)

  • Penunjukan: ANSI 1604A, IEC-6LF22 atau 6LR61

  • Tegangan Nominal: 9.0 volt

  • Suhu Operasi: -18 ° C hingga 55 ° C

  • Berat Khas: 45 gram

  • Volume Umum: 21 sentimeter kubik

  • Shelf Life: 5 tahun pada 21 ° C

  • Terminal: Jepretan Miniatur



Konfigurasi battery:

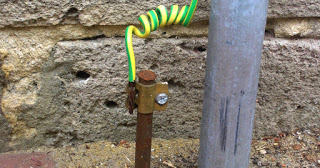

  1. Ground

Karena karakteristik transistor diperkenalkan dalam bab ini, tampaknya tepat bahwa sebuah prosedur untuk memperoleh karakteristik transistor menggunakan PSpice Windows harus dipelajari. Transistor bisa didapatkan di library EVAL.slb dan dimulai dengan huruf Q. Library tersebut mencakup dua transistor NPN dan dua transistor PNP.

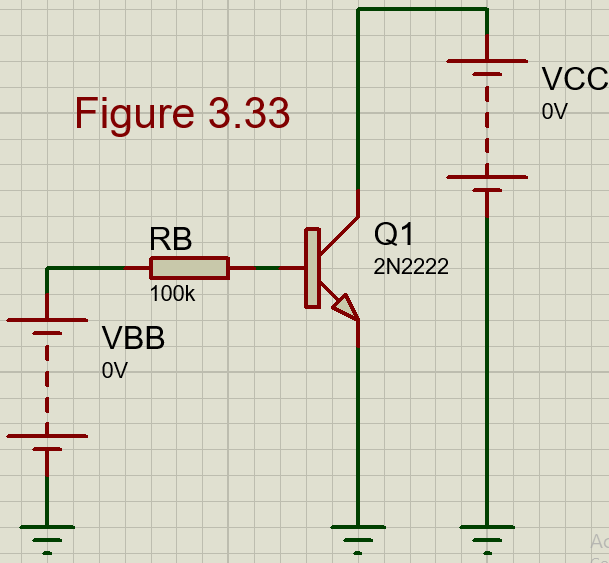

Pertama, rangkaian dalam gambar 3.33 dibuat menggunakan prosedur yang sama seperti di Chapter 2.

Gambar 3.33 Rangkaian yang digunakan untuk mendapatkan karakteristik kolektor dari transistor Q2N2222.

Menggunakan rumus ini, kita dapat menghitung arus yang mengalir pada basis transistor.

Dimana:

IB : arus pada basis transistor

VBB : tegangan pada basis

VBE : tegangan pada emitor

RB : resistansi resistor di basis

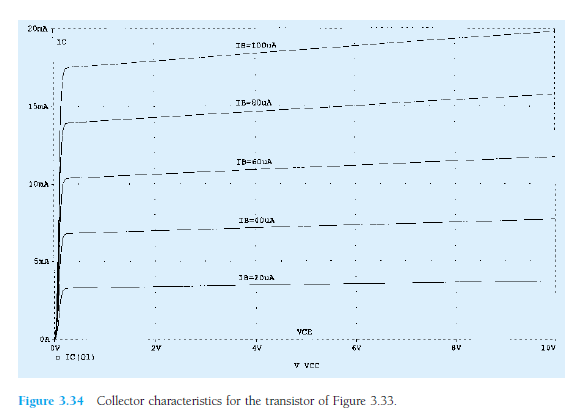

Gambar 3.34 Karakteristik kolektor untuk transistor pada gambar 3.33

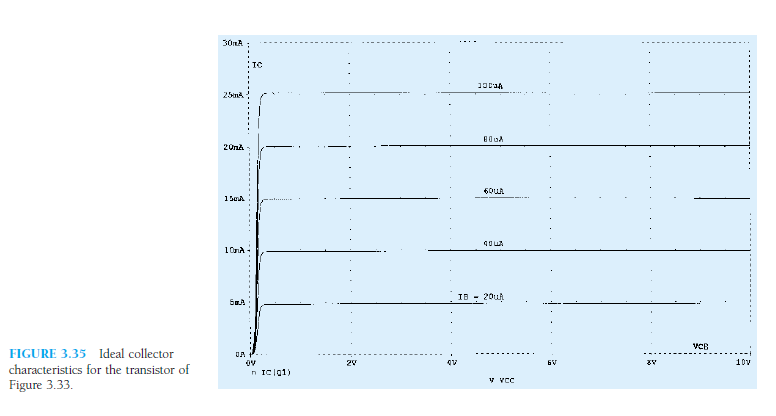

Gambar 3.35 Karakteristik kolektor ideal untuk transistor pada gambar 3.33


EXAMPLE:


PROBLEM:


PILIHAN GANDA:

  1. Perangkat lunak simulasi untuk proses perancangan rangkaian elektronika analog dan logika digital adalah fungsi dari...

  1. PSpice Windows

  2. Python

  3. Ms. Visual Studio

  4. Ms. Word

2. Pada Pspice windows, transistor dimulai dengan huruf…

  1. P

  2. Q

  3. R

  4. S


  • Posisikan komponen-komponen sesuai dengan contoh di gambar 3.33
  • Sambungkan komponen dengan wire
  • Simulasikan dan perhatikan arah arus
Hal yang perlu diketahui untuk mengaktifkan transistor adalah:
  • Tegangan kolektor harus lebih positif dari basis.
  • Tegangan emitor harus lebih negatif dari basis.
  • Diperlukan resistor yang di sambungkan ke basis transistor sebagai pembatas arus.


  1. Perangkat lunak simulasi untuk proses perancangan rangkaian elektronika analog dan logika digital adalah fungsi dari...

  1. Pspice windows

  2. Python

  3. Ms. visual studio

  4. Ms. word

2. Pada Pspice windows, transistor dimulai dengan huruf…

  1. P

  2. Q

  3. R

  4. S
