15.7 PSPICE WINDOWS


1. TUJUAN[KEMBALI]
  • Mengetahui apa itu Pspice Windows
  • Dapat mengaplikasikan Pspice Windows
 1. ALAT DAN BAHAN[KEMBALI]

  • Baterai

Spesifikasi battery:

Klasifikasi: Alkaline:

Sistem Kimia: Zinc-Manganese Dioxide (Zn / MnO2)

Penunjukan: ANSI 1604A, IEC-6LF22 atau 6LR61

Tegangan Nominal: 9.0 volt

Suhu Operasi: -18 ° C hingga 55 ° C

Berat Khas: 45 gram

Volume Umum: 21 sentimeter kubik

Shelf Life: 5 tahun pada 21 ° C

Terminal: Jepretan Miniatur



Konfigurasi battery:


  • Resistor

Spesifikasi resistor:



Konfigurasi resistor:

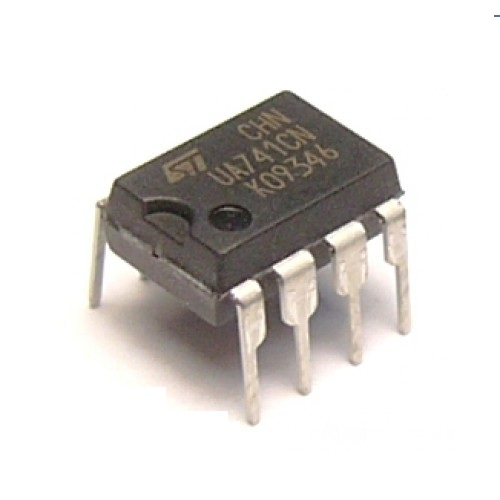

  • LM741

  • Kapasitor

3. DASAR TEORI[KEMBALI]

Banyak pengaplikasian tentang Op-Amp yang ada di chapter ini bisa dianalisis menggunakan Pspice Windows.

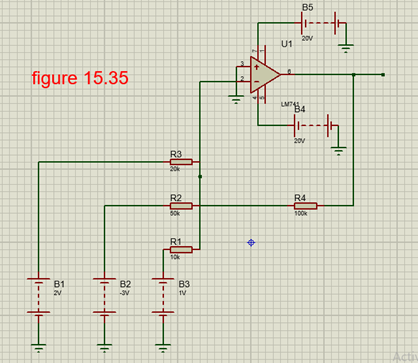

Program 15.1—Summing Op-Amp

3 baterai DC jadi input, outputnya adalah sebagai berikut:

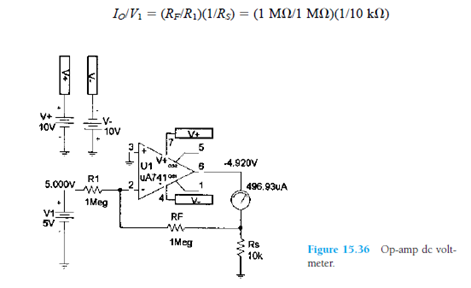

Program 15.2—Op-Amp DC Voltmeter

Transfer fungsi dari sirkuit Op-amp DC voltmeter adalah:



Program 15.3—Low-Pass Active Filter

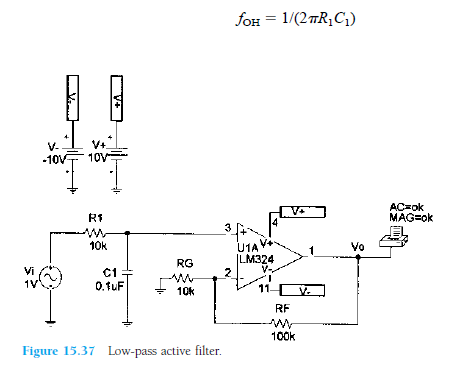

Untuk gambar ini:

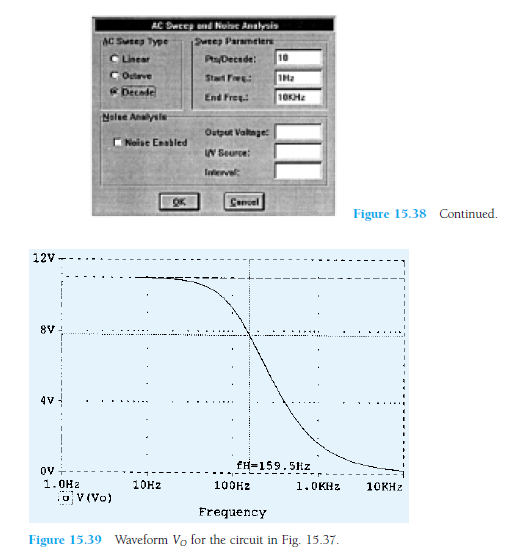

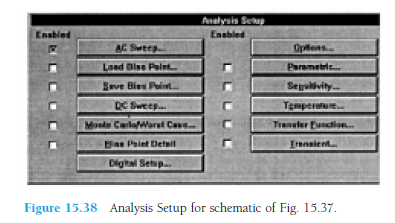

Gambar dibawah adalah analisis setup untuk gambar 15.37



Program 15.4—High-Pass Active Filter

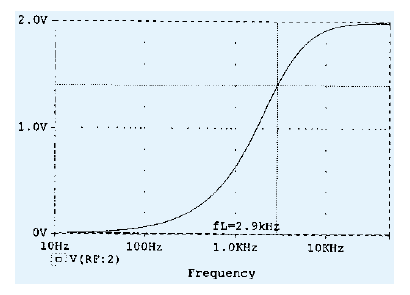

Untuk gambar ini, jadinya:

Program 15.5—Second-Order High-Pass Active Filter

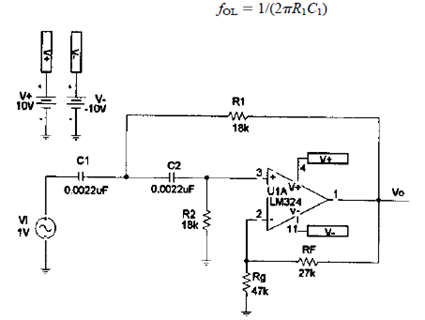

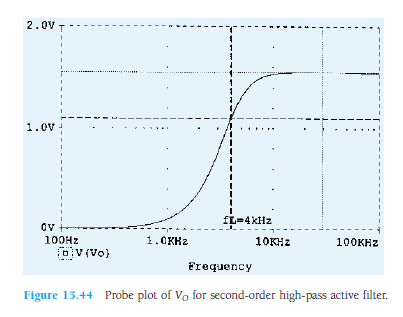

Untuk gambar ini jadinya:

Dan untuk analisis setupnya adalah:

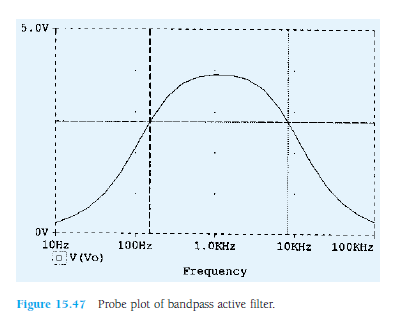

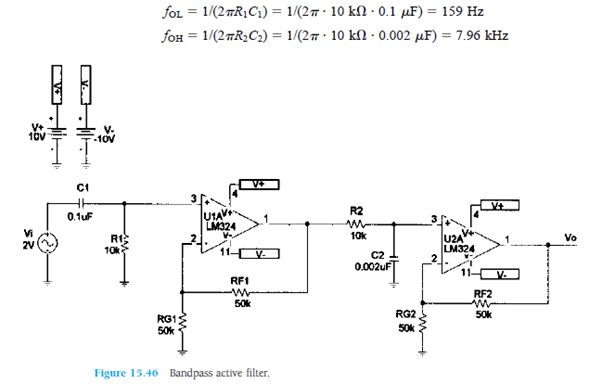

Program 15.6—Bandpass Active Filter


  • Posisikan komponen-komponen sesuai dengan contoh di gambar

  • Sambungkan komponen dengan wire

  • Simulasikan dan perhatikan arah arus
