Soal 7.8



1. Soal [Kembali]
Soal 7.8: Buatlah rangkaian simulasi aplikasi Decoder hexadecimal.

2. Alat dan Bahan [Kembali]
a. Alat

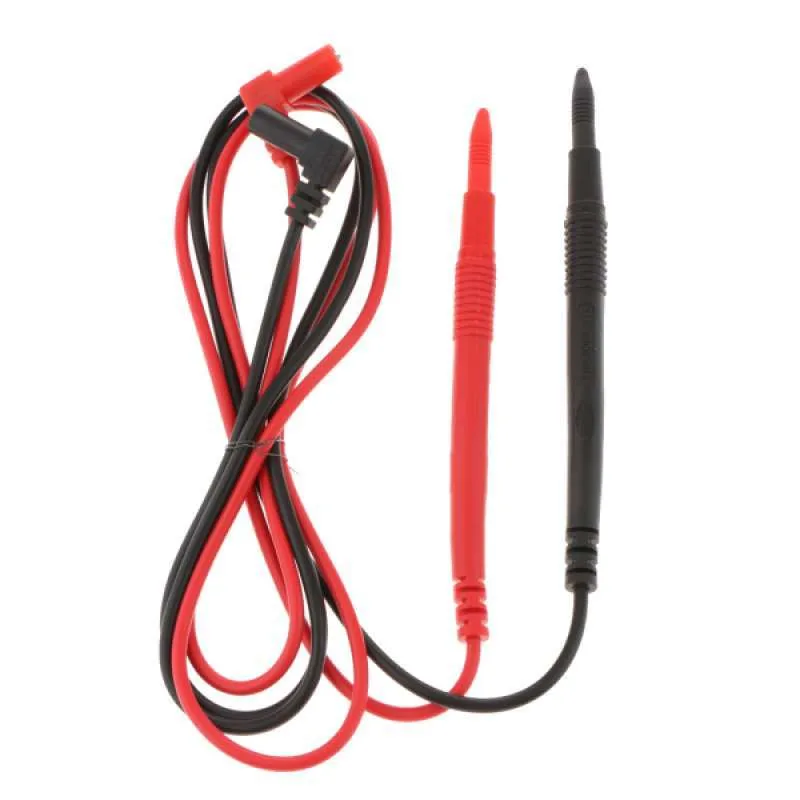

  • Probes/wire
Kabel listrik adalah media untuk menghantarkan arus listrik. Kabel listrik terdiri dari bahan isolator dan konduktor.

b. Bahan
  • IC 74154

3. Dasar Teori [Kembali]



Decoder 2 ke 4

Merupakan jenis decoder yang memiliki 2 input 4 output. Kita misalkan 2 input yaitu A1 dan A0 dan 4 output yaitu Y3, Y2, Y1 dan Y0. Maka diagram blok decoder 2 ke 4 ditunjukkan pada gambar dibawah ini.

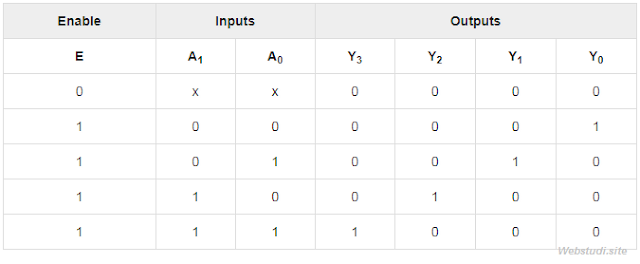

Salah satu dari empat output ini akan menjadi '1' untuk setiap kombinasi input saat diaktifkan, E adalah '1'. Adapaun Tabel Kebenaran dari decoder 2 ke 4 ditunjukkan pada gambar dibawah ini.

Dari tabel kebenaran diatas, kita dapat menulis fungsi Boolean untuk setiap output decoder tersebut

Y3=E.A1.A0
Y2=E.A1.A0′
Y1=E.A1′.A0
Y0=E.A1′.A0′

Setiap output memiliki satu produk. Jadi, secara total ada 4 produk. Kami dapat menerapkan ke-4 produk ini dengan menggunakan empat gerbang AND yang masing-masing memiliki tiga input & dua inverter. Diagram rangkaian dari decoder 2 ke 4 ditunjukkan pada gambar dibawah.


Oleh karena itu, output dari decoder adalah "min terms" dari dua variabel input A1 & A0, ketika aktif, E adalah 1. Jika tidak diaktifkan, E adalah nol, maka semua output decoder adalah sama dengan nol.

Decoder 3 ke 8

Merupakan merancang decoder 3 ke 8 maka kita menggunakan decoder 2 ke 4. Seperti yang telah diketahui decoder 2 ke 4 memiliki 2 input dan 4 output, jadi decoder 3 ke 8 memiliki 3 input yaitu A2, A1 & A0 dan 8 input yaitu Y7 to Y0.

Untuk merancang decoder yang lebih tinggi mengguakan decoder yang lebih rendah, kamu bisa menggunakan rumus berikut :

M2/M1

Dimana:

M1 adalah Jumlah ouput decoder yang lebih rendah
M2 adalah Jumlah ouput decoder yang lebih tinggi

Sebagai contoh pada pada decoder 3 ke 8, M1 = 4 dan M2 = 8, maka dengan menggunakan rumus diatas maka jumlah pengatur urutan yang lebih rendah diperlukan sebanyak 2.

Dengan kata lain, diperlukan 2 decoder 2 ke 4 untuk merancang 1 decoder 3 ke 8. Berikut ini adalah diagram bloknya

Input paralel A1 & A0 diterapkan pada setiap decoder 2 ke 4. Komplemen input A2 langsung terhubung aktif, E dengan decoder 2 ke 4 yang bawah untuk mendapatkan output, Y3 sampai Y0. Ini adalah 4 min terms rendah.

Input, A2 langsung terhubung aktif, E dari decoder 2 ke 4 yang atas didapatkan output berupa Y7 ke Y4. Ini adalah 4 min terms tinggi.

Decoder 4 ke 16

Untuk merancang decoder 4 ke 16 maka dapat digunakan decoder 3 ke 8. Seperti yang diketahui Decoder 3 ke 8 memiliki tiga input A2, A1 dan A0 dan delapan output, Y7 ke Y0. Sedangkan decoder 4 ke 16 Decoder memiliki 4 input yaitu A3, A2, A1 dan A0 dan 16 ouput yaitu Y15 hingga Y0.

Dengan menggunakan rumus M2/M1, subtitusikan M1 = 8 dan M2 = 16 maka dbutuhkan sebanyak 2 buah decoder yang lebih rendah.

Dengan kata lain, diperlukan 2 decoder 3 ke 8 untuk merancang 1 decoder 4 ke 16. Berikut ini adalah diagram bloknya.


Input paralel A2, A1 & A0 diterapkan ke masing-masing decoder 3 ke 8. Komplemen dari input A3  terhubung aktif, E dari decoder 3 ke 8 yang bawah untuk mendapatkan output Y7 hingga Y0, ini adalah 8 min terms rendah. Input A3 terhubung aktif, E dari decoder 3 ke 8 yang atas untuk mendapatkan output Y15 hingga Y8. Ini adalah 8 min terms tinggi.


4. Gambar Rangkaian [Kembali]



Decimal 6

Decimal 8

5. Prinsip Kerja Rangkaian [Kembali]
Pin A, B, C, dan D adalah input 4-digit binary pada decoder ini. Pin E1 dan E2 merupakan strobe inputs. Output dari decoder ini sesuai dengan bilangan biner yang diberikan.
