Laporan Akhir 3 (Modul 1)

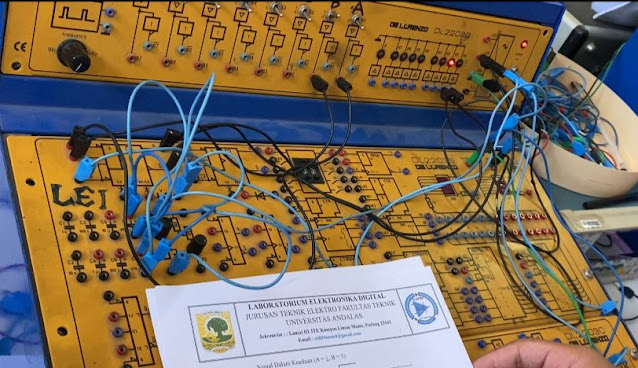

1. Jurnal [Kembali]


2. Alat dan Bahan [Kembali]

  1.  Panel DL 2203C
  2.  Panel DL 2203D
  3.  Panel DL 2203S
 4. Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]
Pada rangkaian ini terdapat:
  • Input: A, B, MR
  • Output: LED
Pertama kita harus menghubungkan VCC dan GROUND pada masing-masing panel. Lalu, pada switch A dan B dapat kita ubah kondisi 0 dan 1 nya sambil mengamati perubahan yang dialami LED. Akan terlihat perubahan pada LED yang bersifat sementara karena adanya kuasi stabil dari rangkaian kapasitor, resistor dan potensiometer (yang di minimal dan maksimalkan).

Kedua kita akan mencoba switch yang terhubung ke MR. MR adalah Master Reset. Jika MR aktif, maka keadaan output akan seperti keadaan normal/stabil. Maka dari itu LED tetap menyala meskipun switch A dan B diiubah-ubah kondisinya.

5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
Pada percobaan 3 ini, kami mendata kuasi stabil pada multivibrator monostabil. Kuasi stabil adalah durasi perubahan yang dialami oleh output yang mana pada percobaan ini berupa LED. Kuasi stabil dipengaruhi oleh kapasitor, resistor, dan potensiometer. Maka dapat disimpulkan bahwa besarnya nilai kapasitor, resistor dan potensiometer berbanding lurus dengan kuasi stabil.
